Polikarpow PO-2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

HerstellerBauplan: Neckar Verlag
Erbauer: V. Pippan
AufgabeF4C Wettbewerbsmodell
Maßstab1 : 6,0638
Länge1,33 m
Spannweite1,88 m
Höhe0,5 m
Masse5,91 kg
flugbereit, ohne Treibstoff
Schwerpunkt… mm
von Tragflächenvorderkante
Tragflächeninhalt0,9519 m²
unten ohne Rumpfbreite, oben mit Rumpfbreite, ohne Höhenleitwerk
Tragflächenbelastung6,21 kg/m²
Tragflächenprofil
keine V-Form
keine Pfeilung
…° Schränkung
…° EWD
Ruderausschläge…° Quer
…° Höhe
…° Seite
MotorOS FS-91
Propeller2-Blatt 41 x 15 cm Holz
Motorsturz, Seitenzug…°, …°
Masse-Leistungs-Verhältnis4,96 kg/kW
mit max. Motorleistung laut Herstellerangabe
Flugleistungen… km/h Höchstgeschw.
… m/s Eigensinken
… m/s max. steigen
Erstflug
Flugstunden4:37 seit 2003
Stand Anfang 2021

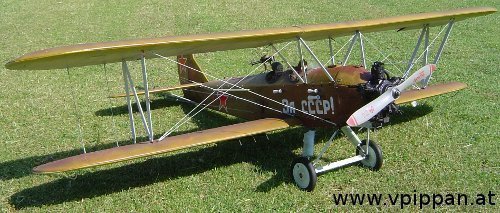

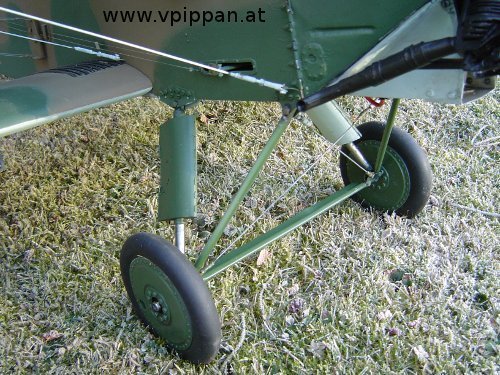

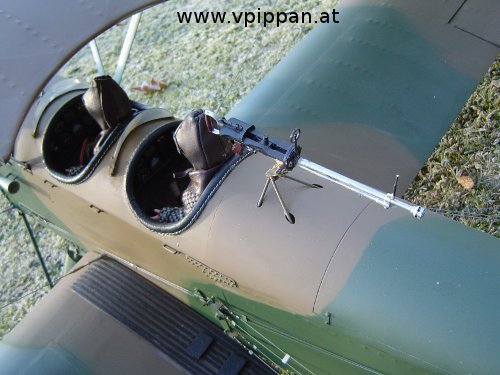

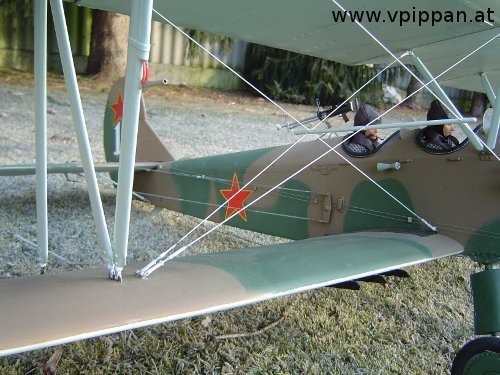

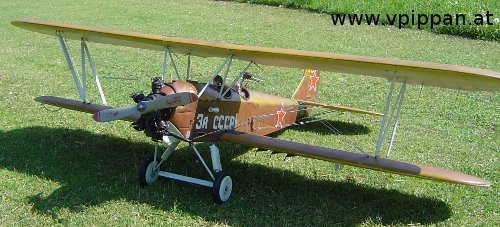

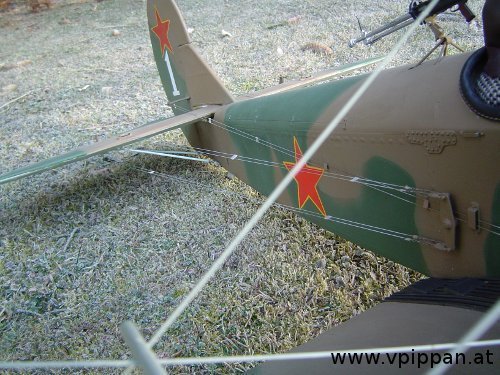

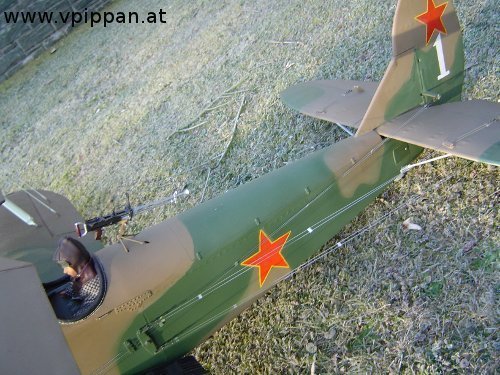

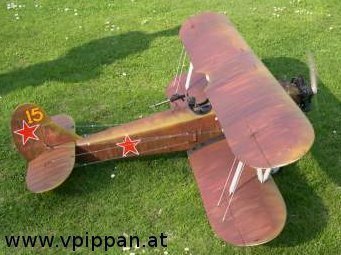

Von diesem Modell bauten wir zwei Stück mit unterschiedlicher Lackierung. Die Detailfotos zeigen das zweite Modell, welches verkauft wurde.

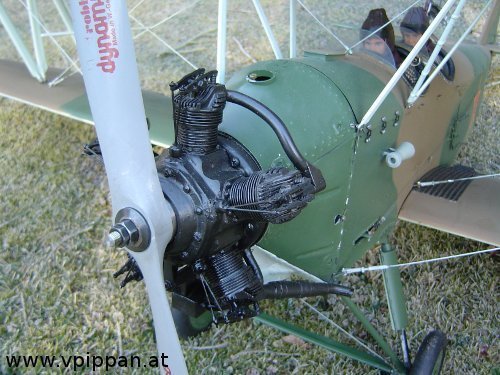

Wie das Original verfügt das Modell über 6 Bombenaufhängungen, von denen Bombenattrapen abgeworfen werden können. Eine Besonderheit dieses Modells ist der um einige Zentimeter nach hinten versetzte Motor, um Platz für die Attrappe des Sternmotors zu schaffen. Damit der Propeller an der richtigen Stelle sitzt, ist am Motor eine Verlängerungswelle montiert, an der dann der Propeller befestigt wird. Diese Konstruktion funktioniert ohne zusätzliche Lager und bisher gab es noch keine Probleme mit den Motorlagern.
Download der CAD Daten (TAR/BZIP2).

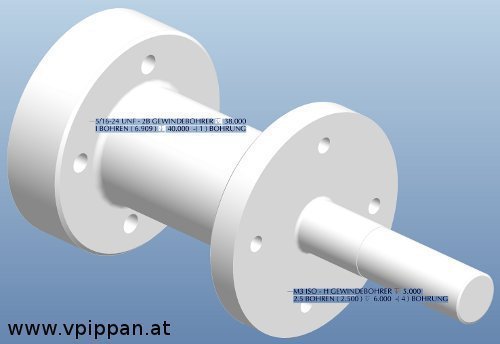

PO-2 Motorwelle

Mit diesem Modell konnte ich in den Jahren 2002 und 2003 erste Wettbewerbserfahrungen in der Klasse F4C sammeln.

Original

Informationen zum Original finden sich in den Medien:

  • Buch: Die Luftfahrt der UDSSR 1917–1977, Karl-Heinz Eyermann, Transpress VEB
  • Buch: Die Sowjetunion im Luftkrieg, Russell Miller, Bechtermünz Verlag GmbH, ISBN: 3-86047-052-3
  • Zeitschrift: Bauen und Fliegen 2013/04, Seite 34 (Mehrzweckflugzeug Polikarpow Po-2)
  • Zeitschrift: Modellflug International 2014/05, Seite 34 (Scale-Dokumentation: Polikarpow Po-2, das weltweit meistgebaute Flugzeug und seine Modifikation als Wasserflugzeug)

Alte Versionen dieses Modells

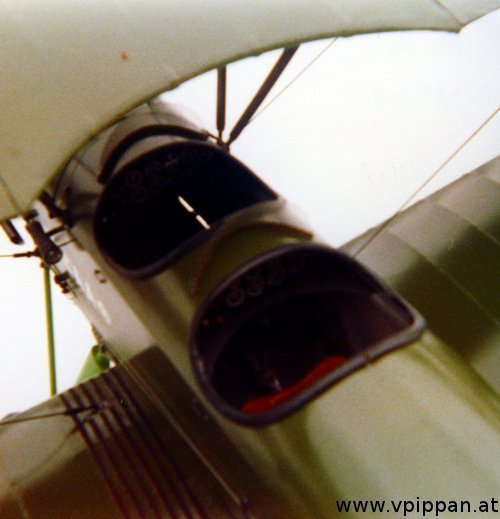

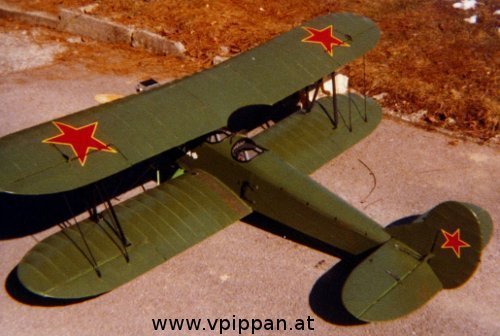

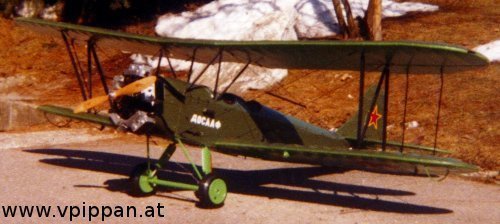

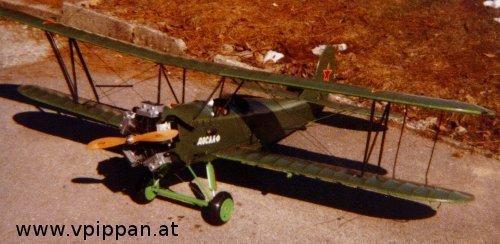

Das erste Modell, 1978

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

Polikarpow PO - 2

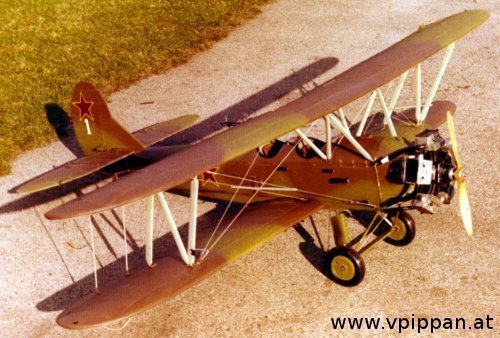

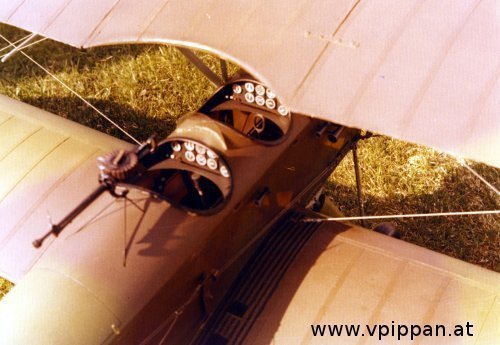

Das zweite Modell, 1979

Polikarpow PO - 2

Polikarpow PO - 2
