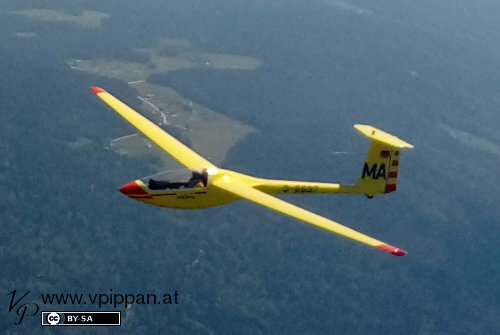

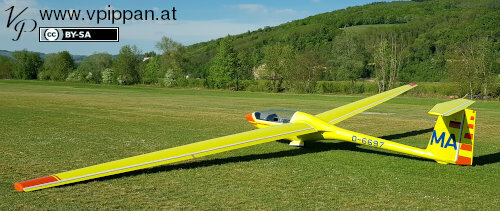

PIK-20D-78 Tiu
Hersteller | Eiriavion |
---|---|
Typ | PIK-20D-78 |
Baujahr | 1978 |
Seriennummer | 20604 |
Registrierung | D-6697 (MA) |
Flugstunden | 602 Stunden mit 314 Starts (Stand Anfang 2022) |
Aufgabe | Segelflug, Segelkunstflug |
Länge | 6,45 m |
Spannweite | 15 m |
Höhe | 1,45 m |
Sitzplätze | 1 |
Leermasse | 220 kg |
max. Startmasse |
• 450 kg • 360 kg im Kunstflug |
max. Tragflächenbelastung | 45 kg/m² |
Tragflächeninhalt | 10 m² |
Tragflächenstreckung | 22,5 |
Tragflächenprofil |
• Wurzel: FX 67-K-170 • Randbogen: FX 67-K-150 |
Gleitzahl | 42 bei 103 km/h mit Maximalzuladung |
Geringstes Sinken | 0,56 m/s bei 73 km/h mit 300 kg |
Vne | 292 km/h |
Va | 190 km/h |
Mindestgeschw. | 60 km/h |
Belastungsgrenzen |
• +5,3 g…−3,0 g bei Vne • +6,6 g…−4,6 g bei Va |
„Von Unvernunft und Endorphinen“ (dertraumvomfliegen.blog) – Sehr ähnlicher Gedankenprozess zum Flugzeugkauf wie bei uns, und unsere PIK wird auch erwähnt…
Downloads
- Checklisten und Flugzeugreferenz (PDF) (v20210319) – Achtung: Die Checkliste und Flugzeugdaten sind nur gültig ohne Wasserballast und für unsere PIK.
- PIK-20D Logos und Schriftzüge (SVG/TAR/BZIP2) (v20200724)
- Schlüsselanhänger zum selber fräsen (SVG+GCODE/TAR/BZIP2) (v20210313)
Alle Listen sind mit Sorgfalt erstellt, aber Fehler sind natürlich immer möglich. Daher Verwendung auf eigene Gefahr! Auf Anfrage stelle ich gerne auch eine bearbeitbare Version der PDF-Dateien zur Verfügung.
Weitere nützliche Dateien zum herunterladen finden sich bei den Allgemeinen Downloads.
Links
Musterbetreuung:
- PIK-20 support (traficom.fi)
- PIK-20 Airworthiness Directives and Service Bulletins (traficom.fi)
- PIK-20D list of drawings (traficom.fi)
- Specific airworthiness specification for PIK-20D (easa.europa.eu)
Informationen zum Flugzeug:
- Eiri Avion PIK-20 (Wikipedia)
- Fotos unserer PIK (abpic.co.uk)
- Informationen zur PIK-20D mit Kunstflugzulassung (blog.arnulf-koch.de)
- PIK-20D (segelflug.de)
- A flight test evaluation of the PIK-20D-78 by Richard H. Johnson (web.archive.org)
- Eiri Avion Pik-20 (all-aero.com)
- PIK-20 "Kilo-Golf" (strato.co.nz)
- Pik 20 E (M 1:2 - Josef Eichstetter): Erfahrungen? (rc-network.de)
- PIK User Group (segelflug.de) – Das Forum und die User Group sind nur nach Anmeldung einsehbar.
- Eiri Avion Pik-20 Pik-20b Pik-20d Pik-20e (facebook.com)
- PIK-20 (groups.yahoo.com)
- PIK-20D (groups.google.com)
L'Hotellier Anschlüsse:
- Securing L'Hotellier Fittings (aviation.derosaweb.net)
- Securing L’Hotellier Fittings (aviation.derosaweb.net)
- Instruction for the maintenance of l'Hotellier ball and swivel joints (aviation.derosaweb.net)
- L`Hotellier ball and socket connectors (aviation.derosaweb.net)
- Other L'Hotellier fitting documentation (aviation.derosaweb.net)

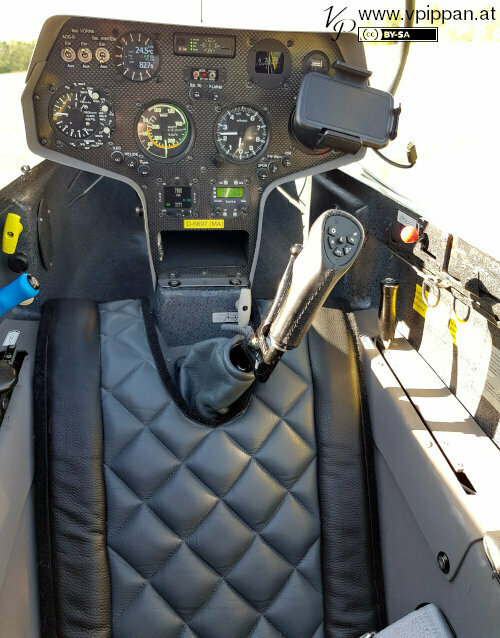

Instrumente:
- Fahrtmesser: Winter 6FMS4-2 (winter-instruments.de)
- Höhenmesser: Winter 4FGH10 (winter-instruments.de) mit Skalenring
- Variometer: Stauscheibenvario Winter 5STVL10 (winter-instruments.de) mit 0,9 l Ausgleichsgefäß
- E-Variometer: XCVario (xcvario.de) mit Magnetkompaßmodul (für Windberechnung), Wölbklappensensor, Außentemperaturfühler und AHRS Option. Bluetooth oder WLAN Verbindung zu XCSoar (xcsoar.org) am Smartphone
- Funk: f.u.n.k.e. ATR833S (funkeavionics.de) mit Dittel Lautsprecher und Filser Schwanenhalsmikro
- Transponder: TQ KTX2 (tq-group.com) mit GPS-Modul und ADS-B Out
- Kollisionswarnung: FLARM F7 (flarm.com) mit Verbindung zum XCVario und darüber zu XCSoar am Smartphone
- Knüppelfernbedienung: LXnavigation Joy (lxnavigation.com)
- LED-G-Messer (Lichtschwert) von Steffen Engel
- Batterie: 2x AIRBATT LiFePO4 12 V 15 Ah (airbatt.de)
- Kompaß: Beijing Instruments CM-13
ELT AmeriKing AK-451 mit Fernbedienung:
- Ameri-King AK-451 406 ELT [aircraftsprucevideos, 2010-01-29] (Youtube)
- Ameri King AK 451 ELT wegschmeissen (ulforum.de)
- Ameri-King ELT (segelflug.ch)
Sonstiges:
- Schulter-/Bauchgurte: Autoflug FAG 7
- Schleppkupplung: Tost G73 Schwerpunktkupplung
- Rettungsfallschirm: RFB-TC1 (rettungsfallschirme.de)
- Sauerstoff: 3 l Stahlflasche, fest eingebaute Niederdruckleitung, EDS und Nasenkanüle
