Graupner T3014

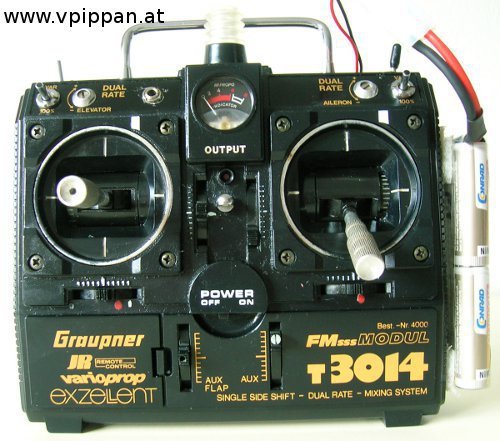

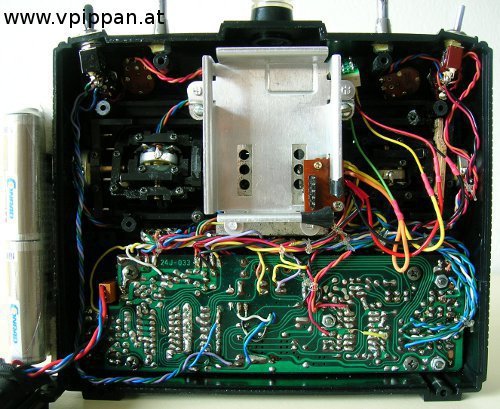

Für das Training am Modellflugsimulator verwende ich einen alten Graupner T3014 Sender. Dieser ist mit einem Schülermodul ausgestattet, um die Verbindung zum PC herzustellen. Für den Einbau des Moduls sind kleinere Lötarbeiten notwendig. Das Modul kann so eingebaut werden, daß ein Betrieb mit HF-Modul weiterhin möglich ist (zum Beispiel um den Sender aus nostalgischen Gründen mit einem Modell zu betreiben). Beim Betrieb mit dem Simulator ist es dann aber ratsam das HF-Modul zu entfernen, um den Stromverbrauch zu senken und keine Störungen zu verursachen.
Die Pinbelegung am HF-Modul kann man mit einem Oszilloskop leicht herausfinden. Die jeweiligen Pins müssen dann nur mehr mit den entsprechenden Pins an dem Schülermodul verbunden werden.
Für alle die es interessiert noch ein paar Bilder des PPM Signals, welches zum HF-Modul übertragen wird:

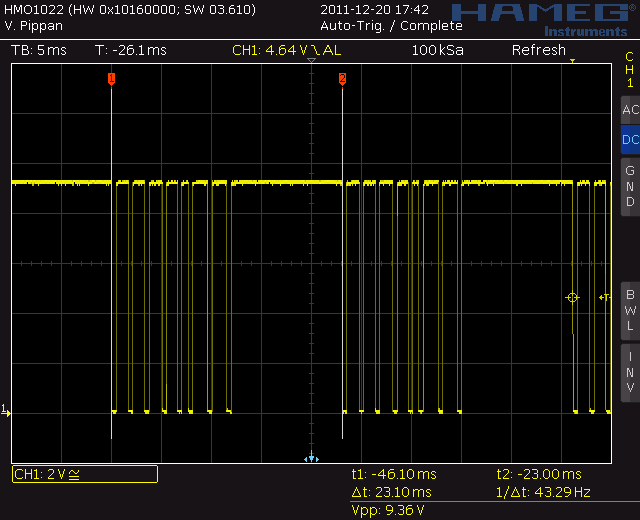

Zeit zwischen zwei PPM Frames

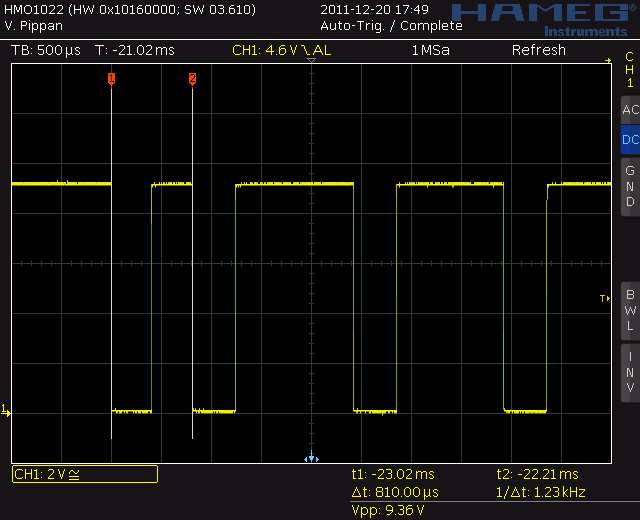

Kanal 1: mit Knüppel auf Max. und Trimmung auf Min.

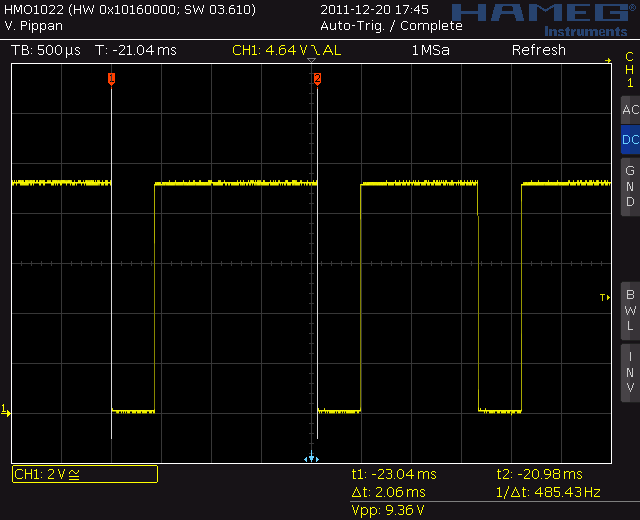

Kanal 1: Minimaler Wert
