Lötstation

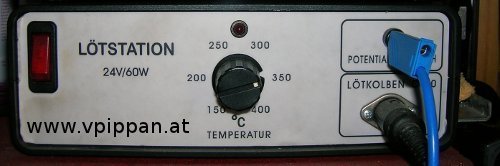

Diese Lötstation habe ich im Rahmen meiner Ausbildung an der HTL selber aufgebaut (der Schaltungs-/Hardwareentwurf stammt von den Lehrern). Ist zwar nicht das modernste Gerät, aber man kann gut damit arbeiten. Und da ich es selber gebaut habe, möchte ich es auch nicht durch ein anderes Gerät ersetzen.

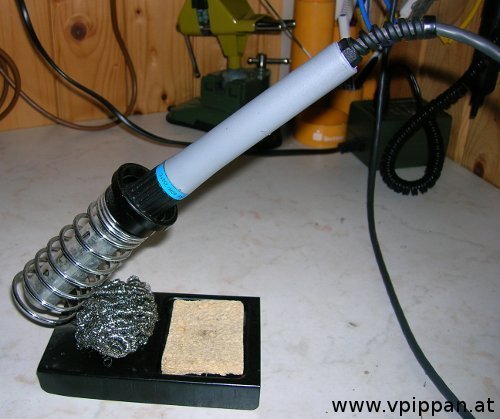

Angeschlossen ist ein Lötkolben von ERSA (Basic Tool) mit 24 V, 60 W. Für diesen Lötkolben passen die Lötspitzen der Serien 832 (Standard) und 842 (für erhöhten Wärmebedarf) von Ersa. Die Lötspitze des Kolbens kann über die Buchse Potenzialausgleich und einen 1 MΩ Widerstand mit Schutzerde verbunden werden. Somit sind auch ESD kritische Arbeiten möglich.

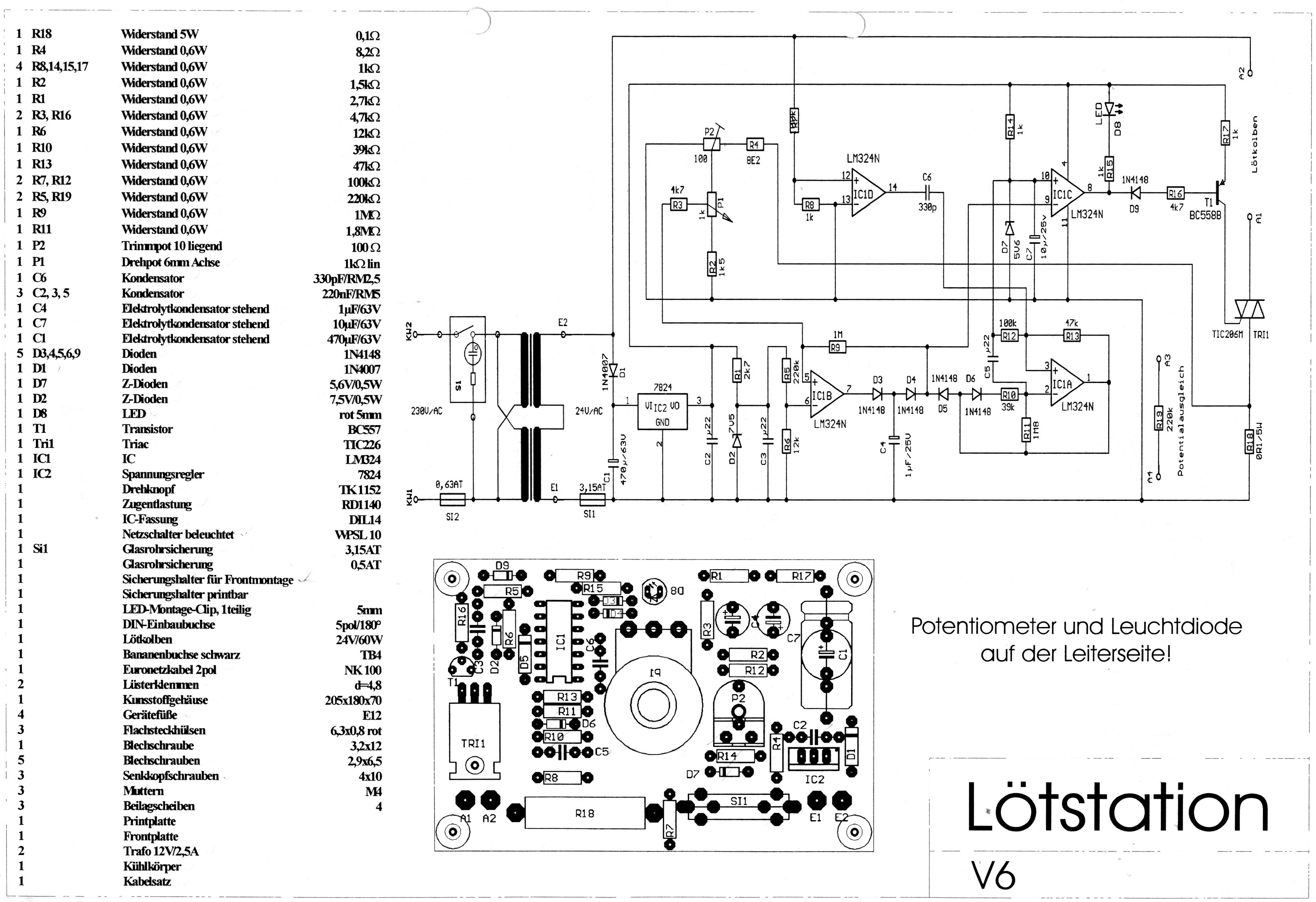

Eine große Version des Schaltplanes kann auch heruntergeladen werden.

Vorhandene Lötspitzen:

• 0832 CD LF (2,2 mm, Meiselförmig) die Standard Lötspitze, für alle Arbeiten zu empfehlen
• 0832 HD (2,5 mm, Hohlkehle) zum verlöten von SMD Bauteilen mit vielen Anschlüssen
• 0832 SD LF (0,8 mm, Bleistiftspitz) für feinste Lötarbeiten, zum Beispiel an SMD Bauteilen
• 0832 VD LF (5 mm, Meiselförmig) fürs grobe, zum Beispiel: verlöten von Akkuzellen
• 0832 YD LF (1,6 mm, Meiselförmig) für feinere Lötarbeiten, zum Beispiel: verlöten feiner Litzen
• 0842 ED LF (3,2 mm, Meiselförmig) für etwas gröbere Arbeiten, zum Beispiel: verlöten von Goldkontaktsteckern
