Speisegerät

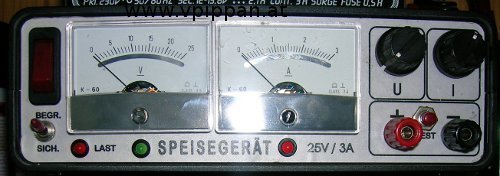

Dieses Speisegerät habe ich im Rahmen meiner Ausbildung an der HTL selber aufgebaut (der Schaltungs-/Hardwareentwurf stammt von den Lehrern). Ist zwar nicht das modernste Gerät, aber man kann gut damit arbeiten. Und da ich es selber gebaut habe, möchte ich es auch nicht durch ein anderes Gerät ersetzen.
Es liefert Spannungen bis 25 V und Ströme bis 3 A. Weiters verfügt es über eine einstellbare Strombegrenzung oder einen Sicherungsmodus, bei dem der Ausgang abgeschalten wird wenn man den eingestellten Strom erreicht.

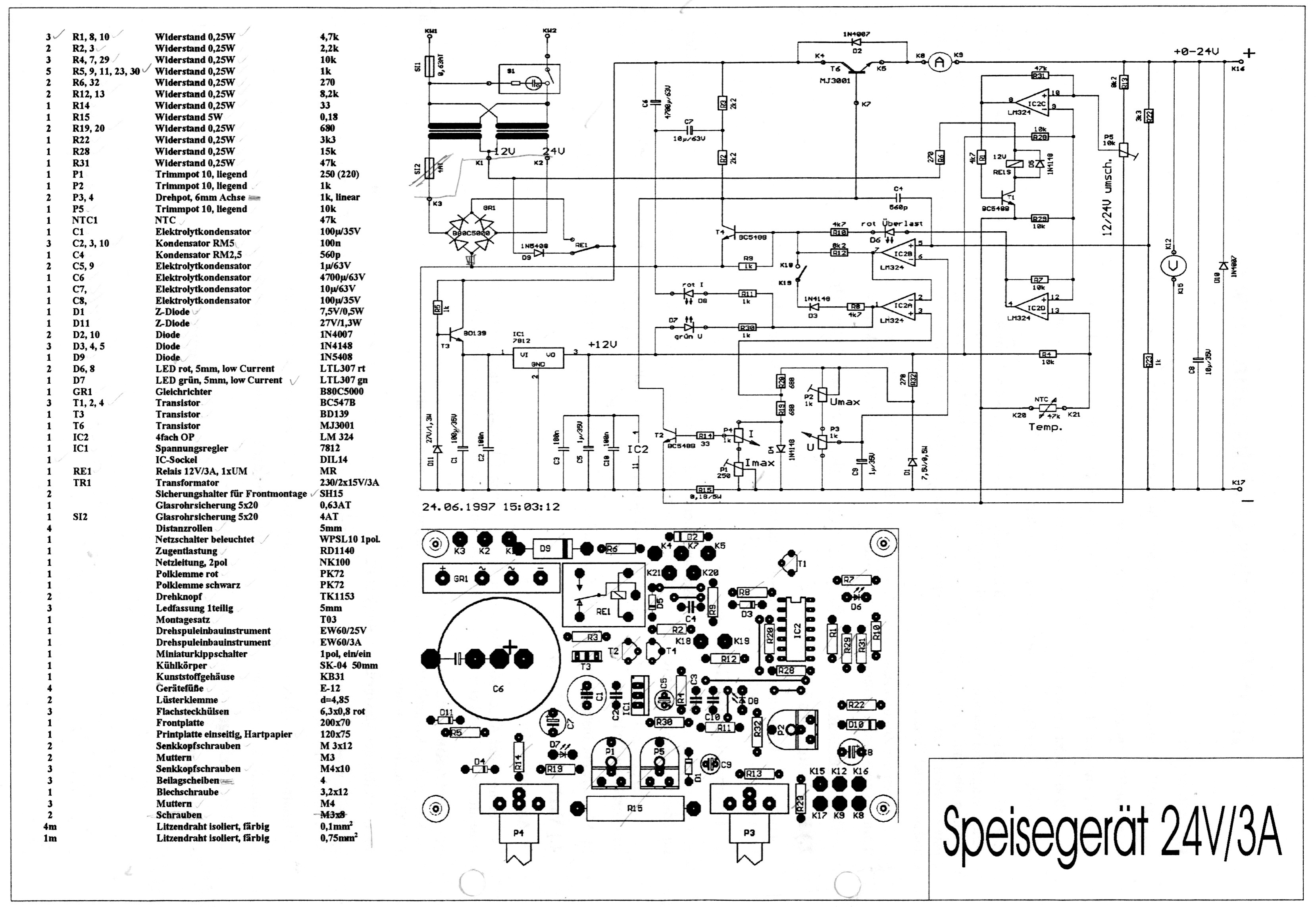

Eine große Version des Schaltplanes kann auch heruntergeladen werden.
